Káblová spúšť pre rôzne typy fotoaparátov
Káblová spúšť slúži na spustenie expozície bez toho, aby sme sa dotkli fotoaparátu. Eliminujeme tak prípadné vibrácie. Niekto používa samospúšť v menu, no ale čakať na každú fotku 10 sekúnd sa mi zdá trochu neohrabané. Konštrukčne je káblová spúšť iba spínač na kábliku, no výrobca chce za takýto doplnok nehorázne peniaze. Tento návod prináša postup ako si ju môžeme jednoducho vyrobiť.
Olympus
Kompatibilné s modelmi:
E-400, E-410, E-420, E-450, E-510, E-520, E-600, E-620, E-30
PEN E-P1, E-P2, E-P3, E-PL2, E-PL3, E-PM1
SP-510UZ,SP-550UZ,SP-560UZ ,SP-570UZ
Začneme koncovkou, ktorá sa pripája do fotoaparátu. Ja som odrezal priložený S-video kábel na pripojenie k televízii. Aj tak som ho ešte nikdy nepoužil. Koncovku opatrne rozoberieme, aby sme obnažili kontakty pinov.
Koncovka obsahuje 12 pinov. GND je uzemnenie – plechová časť ktorá obkolesuje piny. Ak prepojíme uzemnenie s nejakým pinom, elektronika fotoaparátu to vyhodnotí ako podnet na neajú akciu. Napríklad stlačenie spúšte. Spínače zapojíme podľa obrázku.
Focus – reprezentuje zatlačenie spúšte do polovice, v automatickom režime je to zároveň autofokus
Shutter – reprezentuje dotlačenie spúšte na doraz, zároveň však musí byť stlačené tlačidlo focus
Bubl – tento spínač je dvojpolohový, slúži na dlhé aj niekoľkominutové expozície – teda expozícia prebieha nepretržite, pokiaľ je spínač v polohe ON. Obvykle sa bez káblovej spúšte nedá režim bulb používať.
Piny majú predĺžené kontakty, na ktoré prispájkujeme kábliky. Kábliky proti vytrhnutiu zaistíme lepidlom z tavnej pištole. Koncovku nakoniec navlečieme do zmršťovacej bužírky.

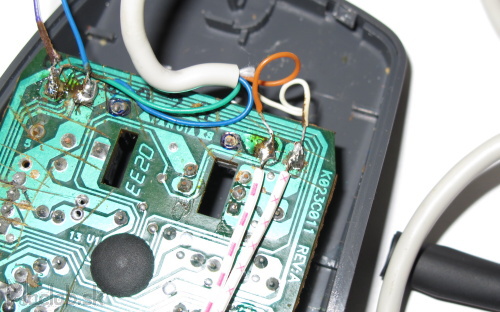

Ako krabičku s tlačítkami môžeme použiť napríklad aj starú myš od počítača. Prerušíme všetky kontakty mikrospínačov s doskou plošného spoja.
Z myši odstránime scrolovátko a nahradíme ho dvojpolohovým spínačom. Ďalej odstránime všetky ostatné nepotrebné súčiastky DPS.

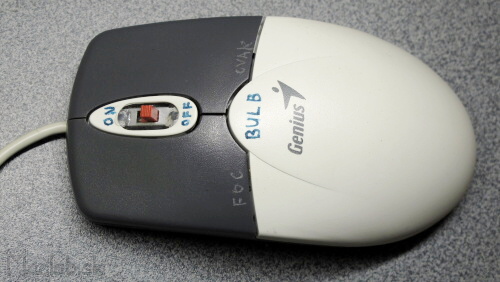

Myš zmontujeme a označíme si tlačidlá menovkami.
Canon, Samsung, Pentax
Kompatibilné s modelmi:
Canon EOS: DR (300D), XT (350D), XTi (400D), XSi (450D), T1i (500D), T2i (550D), T3 (1100D), T3i (600D), T4i (650D) , XS (1000D), 60D, PowerShot G10, G11, G12, G1 X
Samsung: NX10, NX100; GX-1S, GX-1L, GX-10, GX-20
Pentax: K110D, K100D, K200D, K-5, K-7, K10D, K20D, K30, DS2, DS, DL2, DL, D
Sigma: SD1, SD9, SD10, SD14, SD15
Contax: N, 645

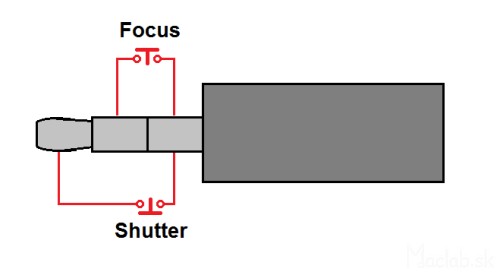

Postup výroby je rovnaký ako vyššie, avšak konektor je 2,5mm stereo jack.
Pre tlačítka som zasa použil myš, avšak už bez prepínača Bulb, pretože dlhú expozíciu nastavujem automaticky cez skripty CHDK. Po stlačení tlačidla Shutter sa stlačí spúšť, aj bez predchádzajúceho zaostrenia.
Univerzálna časovaná spúšť
Časozberná spúšť slúži na opakované spustenie expozície podľa nastaveného intervalu. Časovač zopne kontakt vždy po uplynutí určitého času a spúšť fotoaparátu automaticky cvakne.
Tlačítka 1,2,3,4 slúžia na prepnutie rozsahu času. Premenným rezistorom potom meníme interval v danom rozsahu.
Časovač zbastlil kamoš Kuny, vyleptávaním podľa masky. Modrobiely káblik je vývod na zopnutie (skratovanie) spúšte.
Aby som nemusel znova robiť vstup do fotoaparátu, prirobil som do myši ďalší vývod. Ten je ukrytý v priestore, kde bola predtým guľôčka. Takto môžem časovaný spínač odpojiť a použiť aj na iné prístroje.
Časovaný spínač je zámerne zapojení do tlačidla Focus. Postup je taký, že zapnem spínač Bulb do polohy ON a časovač riadi len len automaticke ostrenie. Po zaostrení je spínač Bulb (Shutter) už zopnutý, preto sa ihneď po zaostrení spustí expozícia.
Takto vyzerá spojenie obrázkov po 1 minutových intervaloch.
