PVC luk
Ako vyrobiť luk z plastovej rúry

Ručne robený drevený luk je hotové umelecké dielo. Ešte väčšiu hodnotu má, ak sme si ho vyrobili vlastnými rukami. Výroba dreveného luku však vyžaduje zručnosť, nástroje a priestor pre prácu z drevom. Najviac však záleží na dreve, ktoré musí byť starostlivo vybrané a vysušené aj niekoľko mesiacov. Už som nevydržal to čakanie a preto som sa pustil do výroby plastových lukov.

Plastový luk je rýchly spôsob ako si luk jednoduchšie vyrobiť a začať s ním strieľať. Pružný materiál znesie prepínanie. Plast výborne odoláva vlhkosti a je ľahký. Pomer cena/výkon = 99%. Mojou víziou je, aby bol luk dostupný každému, kto má záujem o lukostreľbu.

Tvrdené hrubostenné rúry vhodné na luk je ťažšie zohnať. Najlepšie sú z PVC-U podľa ASTM označované ako Schedule 40 (SCH40). Bežne predávané vodovodné PVC alebo polypropylénové sú úplné nevhodné. Na výrobu luku o sile približne 35 – 45 lbs budeme potrebovať rúru SCH40 s vonkajším priemerom 26,7mm a hrúbkou steny 2,8mm. V starých jednotkách (cóloch) sa označuje tento priemer ako ¾“.

Dĺžku rúry si rozdelíme na jednotlivé úseky a vyznačíme ich fixkou. Ja som začal s počiatočnou dĺžkou 124cm. Kto si dá iný rozmer ako ja, nech si úseky prepočíta cez percentá celkovej dĺžky luku. Čím je luk kratší, tým je silnejší a tvrdší. Sila luku ďalej záleží od sploštenia aj reflexie ramien.

Pripravíme si drevené hranolčeky, ktorých výška je rovnaká, alebo o čosi menšia ako priemer pvc rúry. Umiestnime ich do oblasti medzi úseky C a D.

Úsek rúry s ktorým pracujeme nahrejeme fénom alebo nad sporákom. Pozor aby sa plast nespálil. Ak je plast mäkký, položíme na rúru dosku a zaťažíme ju celou svojou váhou. Dostaneme tak jedno ploché rameno, ktoré sa pozvoľné zužuje od stredu luku ku koncu ramena. Počkáme kým plast vychladne a zopakujeme to na druhej strane.

Už teraz by sa dalo z luku strielať, ale ďaľším tvarovaním zvýšime rýchlosť šípov. Nahrejeme úsek A, ohneme ho o nejakú kruhovú nádobu.

Dosaneme tak luk s reflexnými ramenami.

Výroba plastového luku

Nahrejeme stred luku, čo sú obe časti úsekov D, a vytvoríme priehyb vysoký približne 20cm. Zároveň stred luku trochu vytvarujeme, aby lepšie padol do ruky.

Ako vyrobiť plastový luk

Nahrejeme úsek C, a ramená ohneme tak, aby sa reflexné ramená a stred dostali do roviny. Najprv jednu stranu a potom druhú. Tak ako je to na obrázku.

Vytvoríme zárezy na tetivu. Nasadíme tetivu a skúsime luk napnúť. Ako tetivu používam nylonovú šnúru. Ak nie je pekne symetrický, deformované časti nahrejeme a dotvarujeme. Po vychladnutí ho môžeme začať používať.

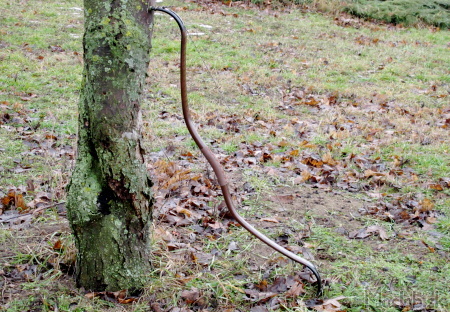

snake skin bow

Ak sme spokojný s mechanickými vlastnosťami luku, môžeme ho namaľovať, aby vyzeral atraktívnejšie. Ja som nasprejoval na hnedo s efektom hadej kože, inšpirovaný týmto videom. Pred sprejovaním je dobré rúrú pošúchať nejakou umelou tkaninou. Rúra sa nabije statickou elektrinou a potom priťahuje rozprášenú farbu zo vzdialenosti aj 1 cm.

PVC bow

Letiaci šíp by odieral farbu, tak stred chránim koženkovým pásom. Luk sa potom aj lepšie drží, pretože sa nevyšmykuje z ruky.

PVC Luk

Hotový výrobok: jazdecký luk o sile 40lbs. Z diaľky ani nie je poznať, že je z plastu.

Krátka ukážka streľby.

Simulácia streľby z koňa. Doma to radšej neskúšajte.

Maďarský jazdecký luk

Tradičný maďarský alebo mongolský luk má na koncoch pripevnené malé reflexné drevené ramená – siyahs. Ako základ som použil PVC rúru ku ktorej sú pripevnené drevené konce. Plastové jadro je obalené v koženke, ktorá chráni plast pred UV žiarením a farbu pred poškriabaním. Navyše po zakrytí plastu vyzerá luk, akoby bo celý z dreva.

Na papier si nakreslíme šablónu, aby boli oba konce symetrické.

Nahrubo vyrežeme tvar. Dĺžka ramena je približne 15cm.

Rameno začína štvorcovým prierezom 25x25mm, ktorý postupne prechádza do trojuholníkového prierezu.

Pripravíme si plastové jadro luku z rúry dĺžky 100cm priemeru 26,7mm. Sploštíme rúru spôsobom popísaný vyššie. Nahrejeme koniec plastovej rúry približne 3cm a vtlačíme do nej drevené ramená.

Nahrejeme stred luku a vytvoríme mierny reflex.

Nahrejeme okraje rukoväte a ohneme ramená luku v opačnom smere.

Nasadíme tetivu a overíme symetriu.

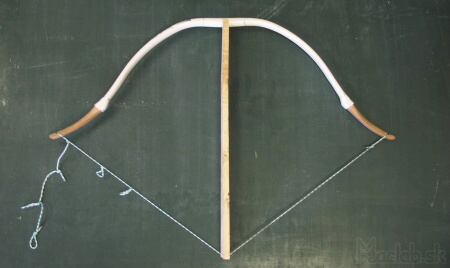

Náťah na 28 palcov.

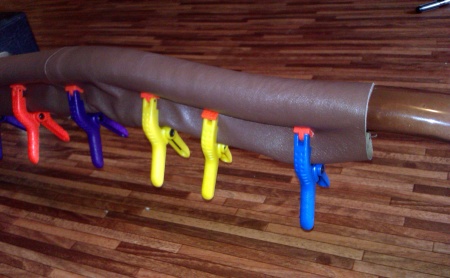

Chrbát luku som natrel lepidlom a prekryl koženkou. Na bruchu som koženku zošil niťou.

wood siyahs hungarian

Replika maďarského luku 33# @28". Plastové jadro obalené koženkou. Tetiva z dacronu.

wood siyahs hungarian

Vytunigovaná verzia maďarského luku 40# @28". Plastové jadro obalené koženkou.

wood siyahs PVC core

Plastové jadro a drevené siyahs 30# @28". Celková dĺžka luku je 130cm.

Rôzne sily a tvary lukov

Trochu som experimentoval s rôznymi tvarmi a silami lukov. Na začiatok je dobré vyrobiť radšej slabší luk, a neskôr prejesť na silnejší. Aj s 30lbs lukom sa dá už seriózne strieľať. Príliš silný luk je niekedy problém natiahnuť.

Jednoduchý reflexný luk 25# @28". Vyrobený z rúry dĺžky 150cm priemeru 26,7mm.

Silný krátky luk 55# @28". Vyrobený z rúry dĺžky 140cm priemeru 33,4mm.

Detský luk 15# @20". Vyrobený z rúry dĺžky 125cm priemeru 21,3mm.

Maskáčový reflexný luk 30# @28". Vyrobený z rúry dĺžky 130cm priemeru 26,7mm.

PVC longbow

Dlhý silný masívny luk 50# @28". Vyrobený z rúry dĺžky 150cm priemeru 33,4mm.

Luk so špicatými koncami 30# @28". Vyrobený z rúry dĺžky 130cm priemeru 26,7mm.

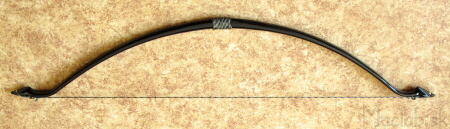

Čierna farba, omotávka stredu aj tetiva - 30# @28". Rúra 130cm priemeru 26,7mm.

Elfský luk alá Legolas 25# @28". Vyrobený z rúry dĺžky 140cm priemeru 26,7mm.

Skladaci luk takedown pvc bow

Skladací luk 50# @28". Vyrobený z rúry dĺžky 150cm priemeru 33,4mm.

Dámsky luk 19# @28". Rúra 125cm priemeru 21,3mm. Ornamenty ručne maľované lakom na nechty.

PVC bow

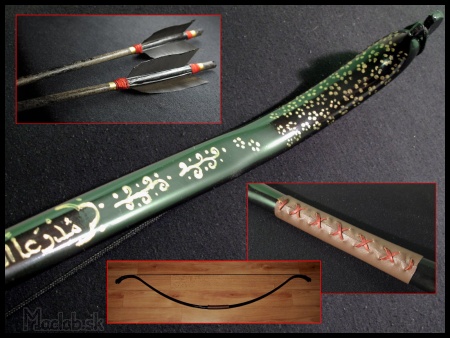

Luk 20# @28". Rúra 125cm priemeru 26,7mm. Ručne maľované japonske motívy.

Výroba šípov

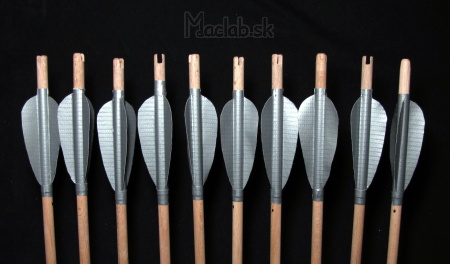

Najjednoduchší spôsob ako vyrobiť šíp, je použiť drevenú tyčku. Namiesto pierok na koniec šípu nalepíme lepiacu pásku, ktorú potom zostrihneme do potrebného tvaru. Vhodnejšie je však používať šípy kupované, pretože k danej sile luku by sa mal použiť šíp odpovedajúcej tuhosti. Inak sa môže šíp pri výstrele zlomiť.
